看AI伺服器與銅箔基板的消息，常會碰到M8、M9、M10，旁邊又跟著Dk、Df等縮寫。數字越大，看起來材料越高階；另一邊卻又強調Dk、Df要低，難免讓人看得一頭霧水。
先抓住一個問題：晶片之間的資料傳得更密、更快，接收端還能不能分辨清楚？高階板材的任務，就是配合線路設計，減少傳送途中發生的損耗。M系列名稱、Dk與Df，分別提供不同層次的線索。
3 個重點先看
- 先認清名字：M8、M9、M10常被用來談材料世代或等級，性能比較仍要回到廠商、料號與測試條件。
- Dk與Df分工：Dk影響傳播延遲與阻抗設計，Df描述介電損耗；兩個數字回答不同問題。
- 升級看整條路徑：樹脂、玻纖布、銅箔與電路設計共同影響表現，換一種原料不等於整片板材完成升級。
一、為什麼晶片變快，連底下的板材也要換？
把兩顆晶片想成兩個正在快速交談的人。說話節奏慢時，接收者比較容易辨認；節奏越密，聲音又在途中變弱，就更難分清每個訊息。這個比喻要表達的是：資訊送得出去，還要在另一端被正確讀到。

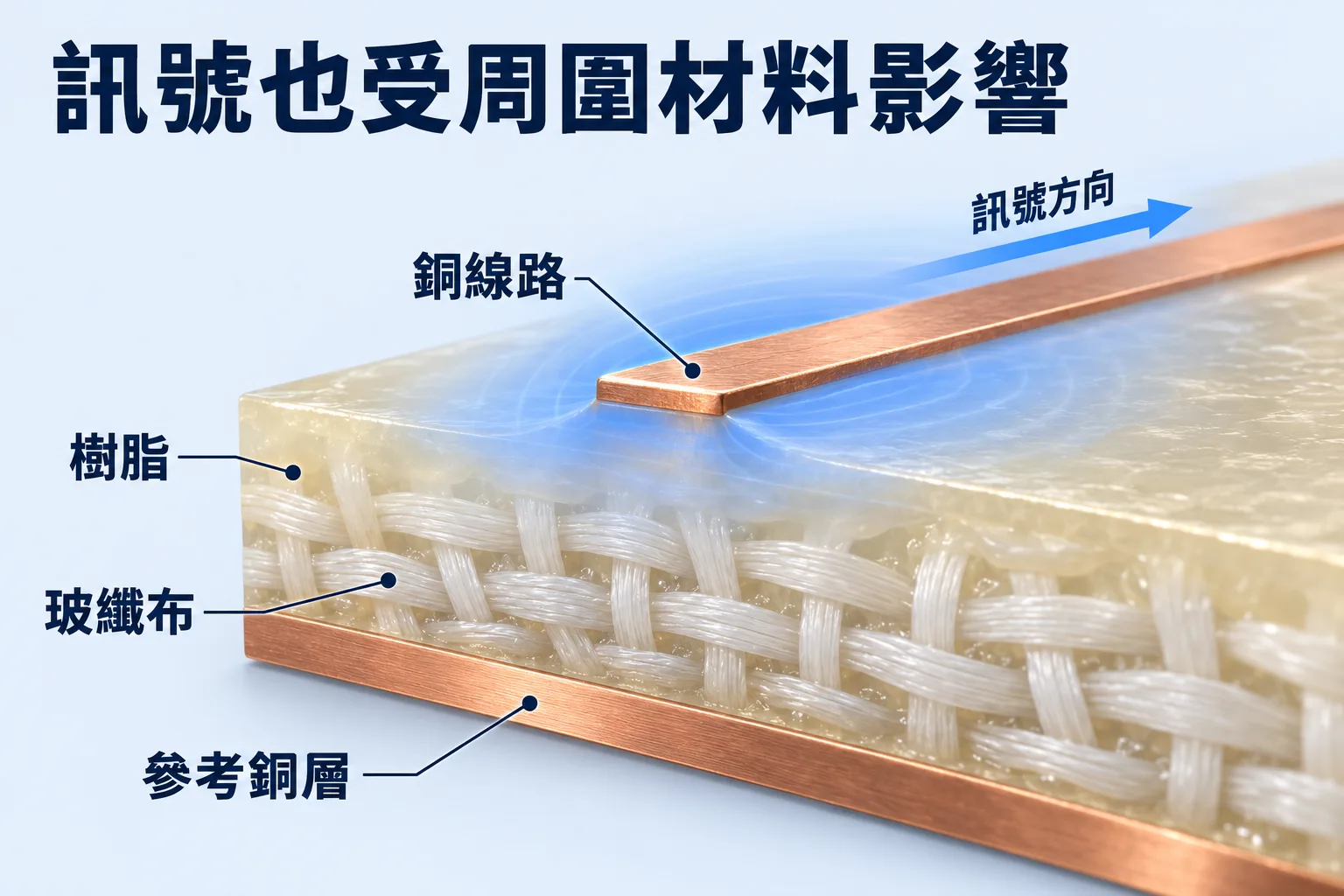

在真實電路裡，訊號沿著銅線路與參考導體構成的傳輸結構前進，周圍絕緣材料也會參與電磁場的傳播。絕緣層除了避免短路，其電性同樣會影響傳送結果。頻率提高、路徑拉長時，損耗便成為需要處理的問題。
常見含玻纖布的銅箔基板，由銅箔、樹脂與玻纖布組合而成。PCB廠再加工線路和層間連接，做成印刷電路板。想先分清這些產品，可延伸閱讀CCL、膠片與PCB的分工。
二、M8、M9、M10：先看是哪家廠商在說
Panasonic旗下有MEGTRON多層基板材料品牌，公開產品包含MEGTRON8；公司也在2025年的官方介紹中，以MEGTRON9談單通道224Gbps傳輸的設計需求。在討論這些Panasonic產品時，M8、M9可分別看作MEGTRON8、MEGTRON9的簡稱。
閱讀市場資料時，M8、M9、M10也常被拿來簡稱材料的世代或性能位置。此時第一步，是確認文章談的是特定品牌產品，還是其他廠商拿來說明自家產品的比較用語。跨廠商比較時，需要實際料號、測試頻率與整體傳輸結果，才能知道兩者差在哪裡。
M10尤其適合用這個方式讀：若資料只寫「開發M10」或「送樣M10」，就接著找產品規格、測試方法與驗證進度。只有名稱，還不足以填出一組全產業共用的Dk、Df數值，也無法判定已經大量出貨。
因此，本文以M8、M9、M10作為讀懂材料升級的入口，具體性能用可回查的產品例子來說明。
三、Dk看傳播與設計，Df看介電損耗
Dk是介電常數，這裡指相對介電常數。可以先理解為：材料在電場中產生極化、儲存電場能量的特性。它會影響訊號的傳播延遲，也影響線路阻抗設計。
在簡化、低損耗且其他條件相同的傳輸線模型中，傳播延遲與有效介電常數的平方根有關。較低的有效介電常數，有助縮短同樣長度線路的傳播時間；但整台設備每秒能傳多少資料，還取決於晶片介面、通道設計與訊號品質，不能把Dk的變化直接換算成整機傳輸速度。
Df是介電損耗因子，也稱介電損耗角正切。它描述介電材料消耗電場能量的程度。在頻率、結構等條件相近時，Df較低，通常有利於減少介電部分的傳輸損耗。
| 指標 | 主要看什麼 |
|---|---|
| Dk | 傳播延遲、阻抗與線路幾何設計的關係。 |
| Df | 介電材料造成的能量損耗。 |
如果關心的是「訊號走完這段路，還剩多少可辨識的品質」，就需要把Df、導體損耗、線路長度與結構放在一起看。Dk較低，並不自動保證整條通道的損耗較小。
四、同樣Dk，Df也可能不同
Panasonic公開的2022年MEGTRON8規格書，提供了一個容易理解的例子：R-5795(U)與R-5795(N)在同表14GHz測試條件下，Dk典型值同為3.1，Df卻分別為0.0012與0.0016。
規格書也將R-5795(U)標為超低Df玻纖布版本，R-5795(N)標為低Dk玻纖布版本。這個例子讓我們看到，Dk與Df需要分開閱讀，搭配的材料種類也值得一起看。這些數字是指定試樣與方法下的典型值；Df的差距也不能直接當成整片電路板總損耗的降幅。
再多看一行規格就會發現，廠商會交代玻纖布種類、試樣厚度及測試方法。同一系列換了組成或測試條件，數字就可能改變。比較A材料在10GHz的Df與B材料在14GHz的Df，得到的差距同時混入了頻率差異。
最實用的習慣是把數字連同身分一起讀：哪個料號、哪種試樣、在哪個頻率、用什麼方法，以及是典型值還是保證值。
五、高階CCL需要一整套材料配合
降低介電損耗，可以從樹脂配方與玻纖布著手；銅導體的損耗則還受到銅箔表面粗糙度等因素影響。Panasonic介紹MEGTRON8時，也同時談到樹脂、低損耗玻纖布及低粗糙度銅箔的搭配。
這裡有一個實際取捨：銅箔表面較平滑，有助降低高頻傳輸損耗，但與樹脂之間的黏著也必須處理好。材料廠因此要同時兼顧電性、黏著、耐熱與加工可靠度。
對使用者來說，選材是讓指定通道在成本與可靠度要求內完成傳輸任務。較短路徑與較長路徑的要求可以不同，同一設備也可能採用不同材料組合。要判斷需求增加多少，還得知道實際改了哪些部位、使用面積及疊構。
六、下次看到材料升級，先追三個問題
- 升級發生在哪裡？是某張板卡、特定高速路徑，還是多個部位一起調整？
- 改善了哪個性能？是Dk、Df、整體傳輸損耗，或耐熱與加工可靠度？
- 目前走到哪一步？開發、送樣、驗證與量產出貨，對材料需求的意義不同。
把這三個問題問清楚，M8、M9、M10就能從抽象的等級名稱，變成可追查的產品差異。至於板材受熱後會不會伸長、翹曲，則要再看CTE等熱機械特性；那是材料升級的另一項任務。
