SoIC技術是什麼？
SoIC（System on Integrated Chips）是一種3D晶片封裝技術，透過晶片與晶片間的垂直鍵合（Hybrid Bonding），實現更短的訊號傳輸距離、更高的運算效能與更低的功耗。
這種封裝技術不僅能大幅提升晶片效能，也有助於持續摩爾定律的發展，適合運用在需要高性能、高密度的晶片產品。
SoIC技術的優勢包括：
-
極短的垂直連接距離，提高訊號傳輸速度。
-
更佳的電源完整性（PI）和訊號完整性（SI）。
-
體積更小，降低功耗，提高整合度。
CoWoS技術又是什麼？與SoIC差在哪？
CoWoS（Chip on Wafer on Substrate）則是一種2.5D封裝技術，使用矽中介板（Interposer）將多顆晶片放置在共同的基板上進行封裝。
此技術適合整合多個晶片（如CPU、GPU、HBM），廣泛用於資料中心、高效能運算（HPC）及AI晶片。
CoWoS技術的優勢：
-
已高度成熟且量產多年。
-
方便整合異質晶片，例如邏輯晶片與記憶體（HBM）。
-
散熱控制較容易。

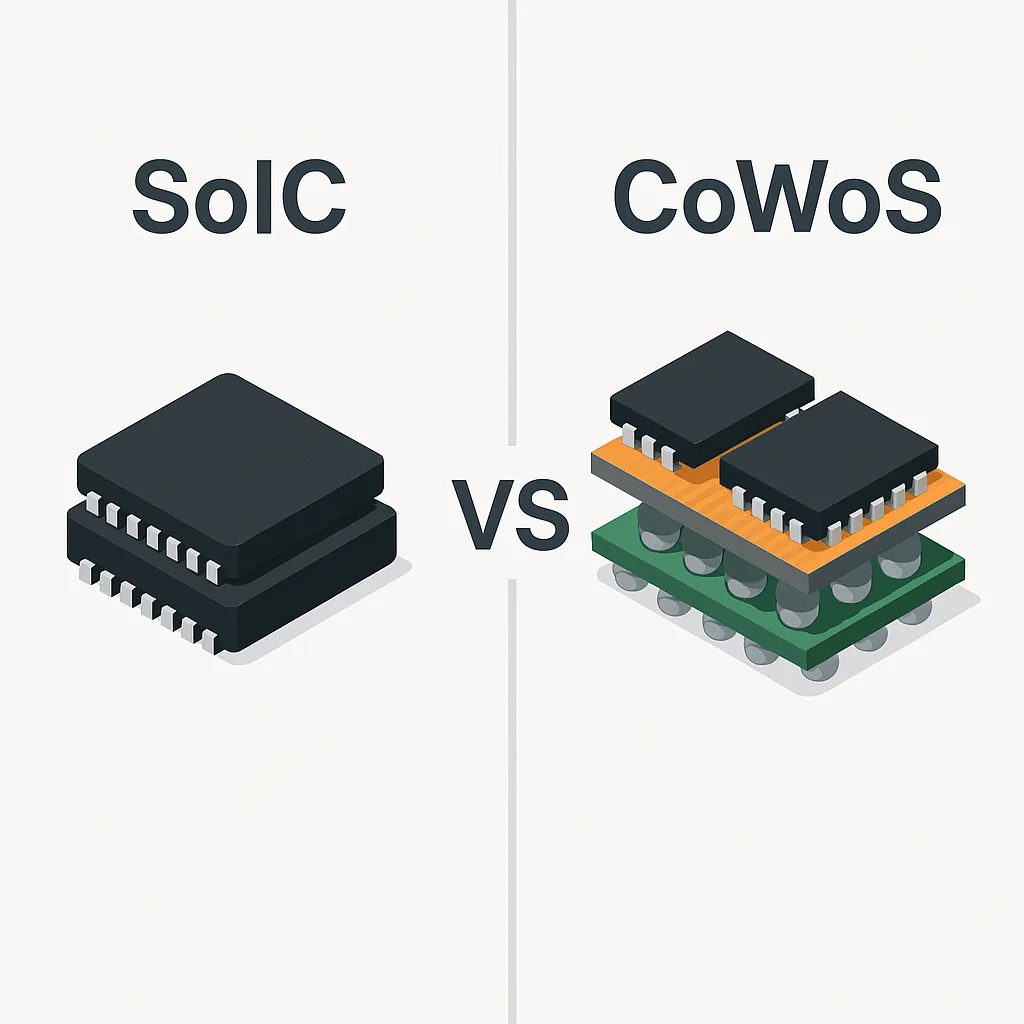

與SoIC的關鍵差異包括：
| 項目 | SoIC (3D封裝) | CoWoS (2.5D封裝) |
|---|---|---|
| 技術架構 | 垂直晶片堆疊，無中介層 | 晶片透過中介層連接 |
| 優點 | 體積更小，效能更高 | 整合更成熟，散熱更容易 |
| 缺點 | 製程複雜、散熱難題 | 中介板成本高，晶片間距離較遠 |
| 主要應用領域 | AI、HPC晶片、手機 | AI加速器、伺服器晶片 |
SoIC技術為何受到產業青睞？
隨著AI、資料中心及5G通訊等產業的蓬勃發展，對晶片效能的需求急速攀升，傳統晶片架構逐漸面臨效能瓶頸。SoIC技術以其超高的訊號傳輸速度與極小的封裝尺寸，成為業界追逐的先進解決方案，尤其吸引以下產業的目光：
-
人工智慧（AI）：AI晶片需要極高的資料傳輸頻寬與極低的延遲，SoIC可有效提升晶片內部資料流通效率。
-
高效能運算（HPC）：突破傳統封裝限制，將多個運算晶片緊密堆疊以提高運算密度。
-
智慧型手機與行動裝置：手機晶片效能需求日益提高，SoIC技術能夠滿足未來更高的性能與更低功耗需求。
目前有哪些公司採用SoIC技術？
當前SoIC技術的主要推動者為台積電（TSMC），並已與全球知名企業展開密切合作。
| 公司 | 國家 | 應用產品 | 主要客戶 |
| 台積電 (2330) | 台灣 | SoIC+CoWoS整合封裝 | AMD、Apple、NVIDIA、Broadcom |
| 英特爾 (INTC) | 美國 | 自家3D封裝(Foveros) | 自有產品應用 |
| AMD (AMD) | 美國 | MI300 AI加速器 | 資料中心、HPC客戶 |
| Apple (AAPL) | 美國 | M系列處理器 | Mac、iPad等消費電子 |
這些企業選擇SoIC技術的原因包括追求更高的效能、降低晶片體積與功耗，並藉此在激烈的市場競爭中取得技術領先地位。
SoIC概念股有哪些？台美股分析
以下表格整理了台灣與美國股市中與SoIC技術有關的重點概念股：
| 台股公司名 | 代號 | 美股公司名 | 代號 |
| 台積電 | 2330 | Apple | AAPL |
| 精測 | 6510 | AMD | AMD |
| 弘塑 | 3131 | NVIDIA | NVDA |
| 辛耘 | 3583 | Broadcom | AVGO |
| 萬潤 | 6187 | Intel | INTC |
| 均豪 | 5443 | ||
| 志聖 | 2467 | ||
| 均華 | 6640 |
SoIC技術的市場趨勢與未來展望
隨著AI運算需求持續升溫，SoIC技術的市場前景廣闊。目前市場已進入小量量產階段，預計在2025–2026年會有更多商業化產品正式上市。
長期而言，SoIC將成為半導體產業發展的關鍵推動力量，未來10年內可能廣泛應用於更廣泛的市場，從資料中心、AI晶片到智慧型手機及其他消費電子產品。
然而，SoIC也面臨以下挑戰：
-
散熱技術的困難度增加：如何有效地解決散熱問題成為關鍵。
-
製程複雜與良率挑戰：必須提升良率，降低成本。
-
設計方法需進一步演進：需要更多專業的設計工具與方法。
結論：SoIC與CoWoS技術投資潛力分析
SoIC與CoWoS各具優勢，適用不同市場需求。短期內CoWoS仍是主流，但長期看來，SoIC更具革命性，將徹底改變晶片封裝市場格局。
投資人應關注SoIC相關產業鏈，包括封裝設備廠商、晶圓代工廠（尤其台積電），以及積極導入SoIC技術的美國半導體巨頭，透過此趨勢掌握未來重要的投資機會。
